Текущее профилирование и движение морской инфраструктуры Китая

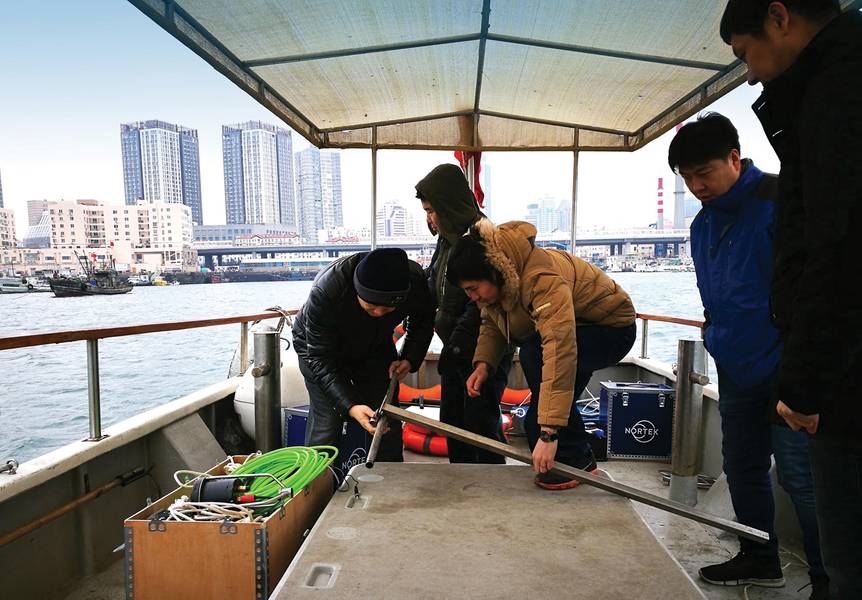

Персонал Nortek в Китае мобилизует пакет Signature VM под пристальным вниманием конечного пользователя Ван Яна, старшего менеджера по гидрологии в CCCC Института инженерной разведки Hangwu Чжунцзяо №1. Поскольку Signature VM представляет собой простую систему «подключи и работай» для текущей съемки, экипаж смог отправиться на пробную съемку всего лишь примерно через 30 минут после установки. Изображение: Nortek

Развитие инфраструктуры - такой как гавань Циндао, которую мы видим здесь - стало важной составляющей экономической революции в Китае. Точное текущее профилирование имеет жизненно важное значение для успешной реализации крупных морских проектов, обеспечивая построение конструкций в соответствии с правильными спецификациями. Изображение: Nortek

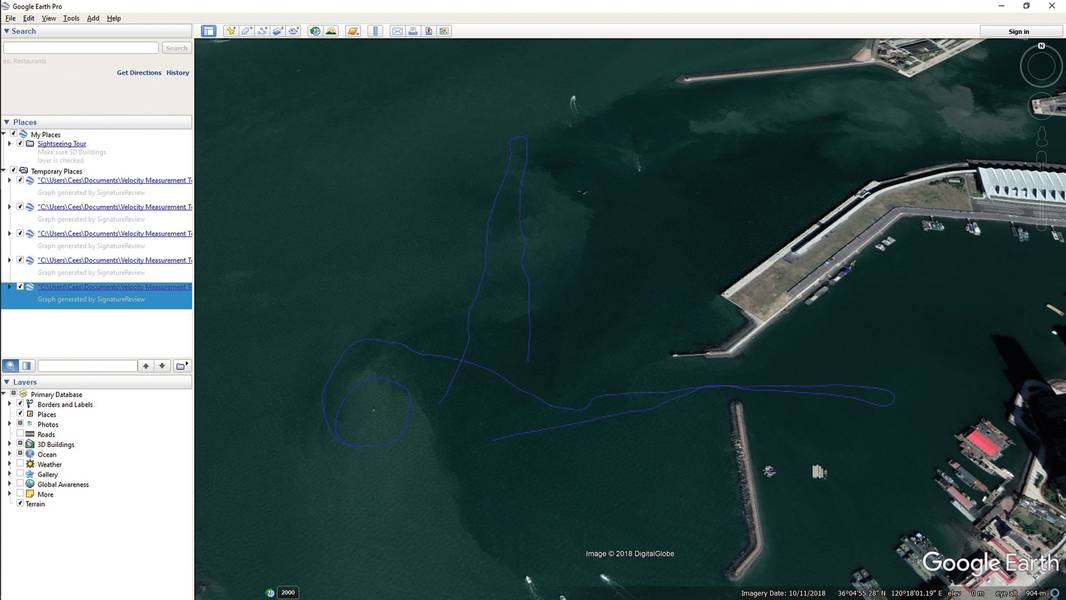

Экспортированные данные (в формате .kml), показывающие треки, пройденные в Google Earth. Экипаж провел так называемые «линии» текущих съемок внутри и снаружи гавани, чтобы выявить различия в скорости и направлении течений в этих двух местах. Изображение: Nortek

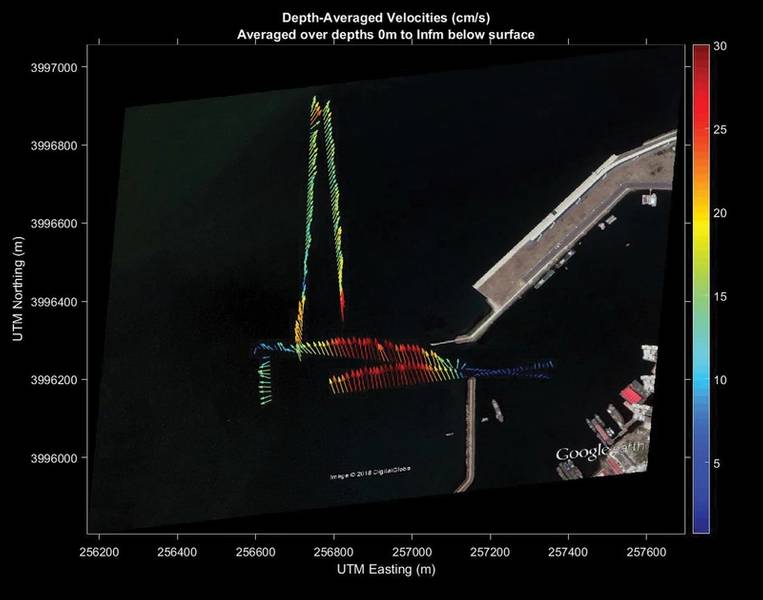

Визуализация данных, показывающих текущую скорость и направление. Изображение: Nortek

Previous Next

Недавняя волна обновления инфраструктуры в Китае включала в себя большой портфель разработок, таких как порты и другие разработки, которые имеют подводный компонент. Точное, эффективное и рентабельное текущее профилирование жизненно важно для успешной реализации крупных морских проектов.

Nortek смог сыграть роль в этой части экономической революции в Китае благодаря сотрудничеству с дочерней компанией China Communications Construction Company (CCCC), входящей в список Fortune 500, которая была в авангарде развития инфраструктуры.

CCCC & Nortek
За последние 12 лет гидрологические инспекторы CCCC использовали инструменты Nortek в ряде проектов, используя акустические доплеровские профилировщики тока Signature1000 и Signature500 (ADCP), чтобы предоставить гидрологические данные, которые сообщают о строительстве портов и морских разработках.
Развертывание приборов в составе пакета Nortek Signature VM позволяет компании получать измерения в широком диапазоне сценариев. Эти сценарии включают измерения поперечного сечения, многоточечного измерения, профиля скорости и измерения с фиксированной точкой для морских платформ, портов, мостов и других сооружений в море или вблизи моря, а также установление параметров навигации в определенных местах на море.

Интегрированный пакет предназначен для обеспечения высокого качества данных и сокращения ошибок и времени начальной установки. ADCP и связанное программное обеспечение обеспечивают точные профили в сочетании с компасом GNSS для усовершенствованной навигации, установленным на судне, который обеспечивает навигационные и навигационные данные на основе GPS.

ADCP Signature VM в том виде, в каком он установлен для текущих съемок в порту Циндао. Изображение: Nortek

«Без этих важных данных, а также проверки математической модели проектирование и строительство портов и морских разработок не имели бы оснований», - сказал Ван Янь, старший менеджер по гидрологии Отдела геотехнических исследований в Чжунцзяо № 1 CCCC Проектно-разведывательный институт Hangwu.

Компания стала ведущей силой в области прибрежного инженерного строительства в Китае. С момента своего основания в 1958 году он отвечал за изыскательские и конструкторские работы в рамках более 4000 проектов.

Разнообразие сайтов
Ван сказал, что универсальность Signature ADCP делает его подходящим для компании, поскольку гидрологические условия и эксплуатационные требования на ее объектах сложны и разнообразны. Он сказал, что способность Signature работать как в фиксированных точках и во время навигации, так и записывать измерения как в режиме онлайн, так и в автономном режиме, оказалась бесценной.

Основная задача группы гидрологических исследований Вана состоит в том, чтобы наблюдать и анализировать волны, приливы и отливы в различных морских районах, выпускать соответствующие отчеты и предоставлять базовые данные для проектирования и проверки моделей крупных морских проектов. Основными направлениями его работы являются долгосрочные и краткосрочные наблюдения волн, течений с фиксированной точкой, морских потоков, концентрации осадков и приливов.

Команда Вана использовала пакет Signature VM в ряде проектов. Один из этих проектов включал текущие измерения для нового порта в районе Caofeidian District в Хэбэй, Китай.

«Нашему клиенту требовались необработанные данные о течениях, волнах, глубине, мутности и т. Д. Для нового порта в Каофейдиане. Их целью было использование данных для построения математической модели для области порта. Это было очень важно для инженерных работ в связи со строительством нового порта и прилегающих зданий », - сказал Ван.

Команда Nortek China рассказывает о программном обеспечении Signature VM конечному пользователю Ван Янь из Института проектирования инженерной разведки Hangwu Чжунцзяо №1.

Его команда выбрала два места измерения в соответствии с техническими требованиями своих клиентов.

«Мы провели опрос вдоль этих двух мест в несколько раундов, чтобы получить полные наборы данных всего приливного процесса в этом районе. Каждый цикл измерений занимал около часа, и мы выполняли измерения непрерывно 24 раза, или почти 24 часа в общей сложности », - говорит Ван.

«Это было действительно серьезным испытанием для технической системы, а также для людей из моей команды, которые проводили опрос. Но результаты оказались отличными », - добавляет Ван.
